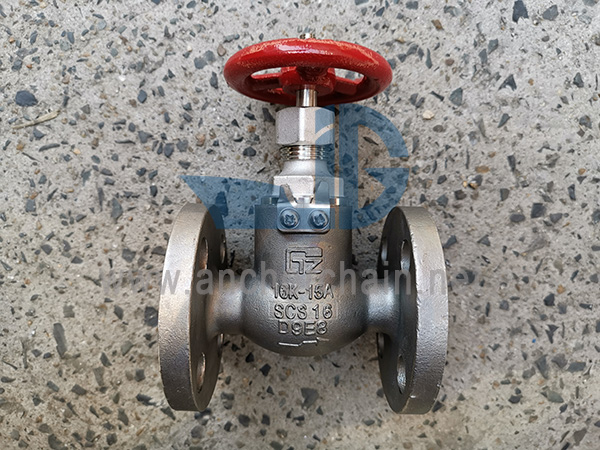

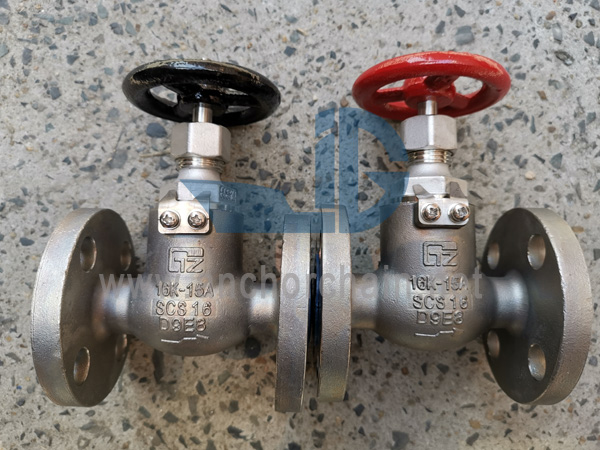

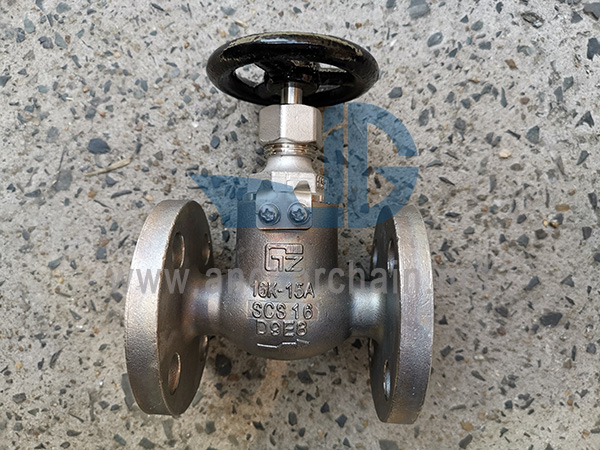

JIS F 7303 16K SCS16 Válvulas globo de aço inoxidávelPadrão de design: JIS F7303-1996Padrão de teste: JIS F7400-1996Pressão de teste: Corpo-3.3Mpa, Sede-2.42MpaTamanho da flange conforme JIS B2220-16K
Tamanho do flange conforme JIS B2220-16K
Material Principal:
1-Corpo: Aço Inoxidável(SCS16)/SUS316L
2 discos: Aço inoxidável(SCS16)/SUS316L
3 Hastes: Aço Inoxidável(SCS16)/SUS316L
4-Capô: Aço inoxidável(SCS16)/SUS316L
5-Volante: Ferro Fundido (FC200)
Código IMPA | Tamanho | L | D | C | Nº de furo de parafuso | h | t | H | D2 |
750141 | 15 | 110 | 95 | 70 | 4 | 15 | 12 | 130 | 80 |
750142 | 20 | 120 | 100 | 75 | 4 | 15 | 14 | 140 | 100 |
750143 | 25 | 130 | 125 | 90 | 4 | 19 | 14 | 160 | 125 |
750144 | 32 | 160 | 135 | 100 | 4 | 19 | 16 | 170 | 125 |
750145 | 40 | 180 | 140 | 105 | 4 | 19 | 16 | 190 | 140 |
