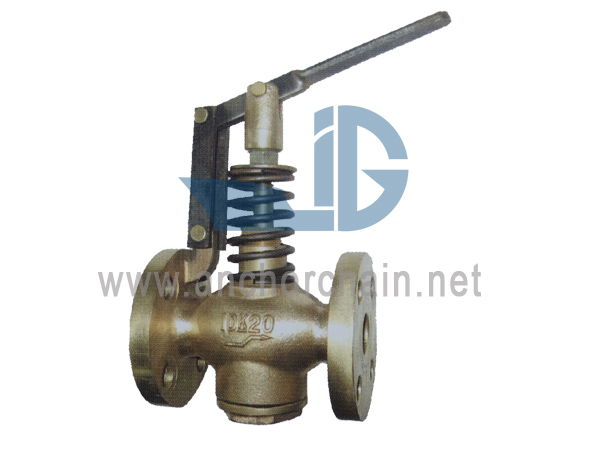

JIS F 7398 Navio-válvulas de dreno de fechamento automático do tanque de óleo combustível Categoria: Válvula de drenagem marinha JIS Material: Bronze Padrões: JIS F7398FCertificado: CCS, BV, ABS, GL, LR, DNV, NK, RINAFob Preço: Obter o último preço agora Local de origem: China
A válvula de drenagem de autofechamento do tanque de óleo combustível de bronze marinho JIS F7398 tem dois tipos, tipo U e tipo F. A pressão pode ser de 5K ou 10k, e o tipo de operação pode ser alavanca ou botão de pressão.
Padrão de projeto: JIS F7398-1996
Padrão de teste: JIS 7400-1996
Pressão de Teste Hidráulico: Corpo-0,15Mpa, Selo-0,11Mpa
Tamanho do flange conforme JIS B2220 - 5K ou 10K
Material Principal:
1. Corpo: Bronze (BC6)
2.Capô: Bronze (BC6)
3. Disco: Bronze (BC6)
4. Haste: Latão (C3771BD)
5. Junta: sem amianto
Lista de tamanhos principais (mm):
| DN | d | L | D | C | NÃO. | h | t | H |
| 5K15F | 15 | 110/120 | 80 | 60 | 4 | 12 | 9 | 179 |
| 5K20F | 20 | 130 | 85 | 65 | 4 | 12 | 10 | 187 |
| 5K25F | 25 | 130 | 95 | 75 | 4 | 12 | 10 | 210 |
| 5K40F | 40 | 180 | 120 | 95 | 4 | 15 | 12 | 229 |
| 10K20F | 20 | 130 | 100 | 75 | 4 | 15 | 14 | 187 |
