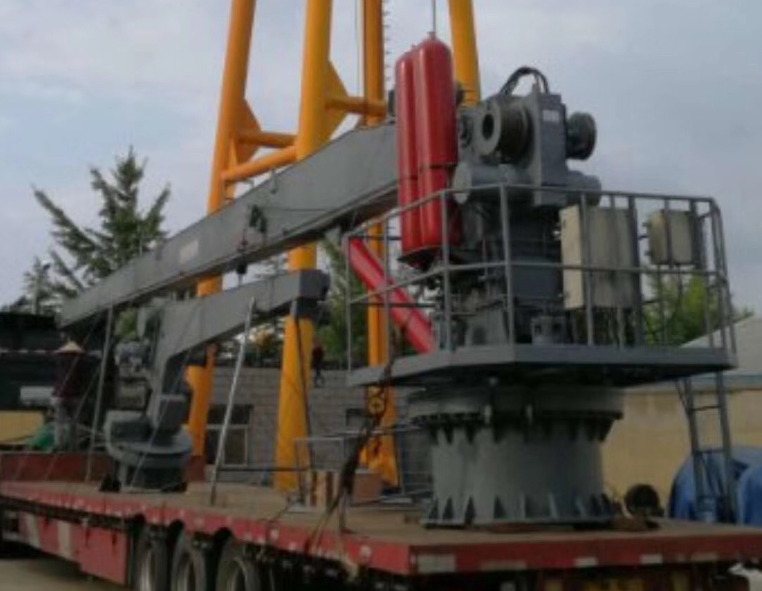

Guindaste marítimoO guindaste offshore é projetado especialmente para plataforma de petróleo, navio de abastecimento de plataforma, barcaça etc.
Guindaste marítimo
Guindaste marítimo é projetado especialmente para plataforma de petróleo, navio de abastecimento de plataforma, barcaça etc.
A grua pode ser equipada com:
Sistema de ar condicionado da cabine
Lâmpada de projeção do braço de suspensão
Farol de Obstrução de Aeronaves e Lâmpada de Projeção do Braço de Suspensão
Anti-explosão
Sistema de tensão constante
Eletromotor ou acionamento a diesel
Função de exibição da tela de toque
Função de seleção do estado do mar
Função homem enforcado
Certificados de CCS, DNV, ABS, GL, LR, BV, RINA, NK, KR e outras sociedades classificadoras
Especificação principal:
|
Modelo |
Carga de içamento offshore×raio(t×m) |
Carga de içamento a bordo×raio(t×m) |
Carga de elevação×velocidade(t×m.min) |
Carga do chicote × raio (t × m/min) |
Tempo(s) de flutuação |
Velocidade de giro (m/min) |
Potência de condução (kw) |
|
HO5-15P |
5×15 |
5×15 |
5×30 |
- |
CL: 70 |
0.8 |
75 |
|
HO15-10(8,5-18)P |
15×10 8,5×18 |
15×10 8,5×18
|
15×20 |
3×20×30 |
CL: 130 |
1 |
160 |
|
HO25-35P |
25×35 |
25×35 |
25×20 |
- |
CL: 130 |
0.5 |
315 |
|
HO15-15P |
15×15 |
15×15 |
15×18 3×26 |
- |
RL: 100 |
1.5 |
110 |
|
HO16-25P |
16×25 |
16×25 |
16×18 |
- |
RL: 100 |
1 |
200 |
|
HO20-16(5-30,5)P |
20×16 5×30,5 |
20×22 7,5 × 30,5
|
20×10 1×13 |
5×32×30 |
RL: 160 |
1 |
224 |
|
HO30-12(11-30,5) |
30×12 11×30,5 |
30×17 15,5 × 30,5
|
30×30 |
5×32×70 |
RL: 130 |
1 |
315 |
|
HO20-16(5-30,5)P |
20×16 5×30,5 |
20×22 7,5 × 30,5
|
20×10 1×13 |
5×32×30 |
RL: 160 |
1 |
224 |
|
HO30-12(11-30,5)P |
30×12 11×33,5 |
30×17 15,5 × 33,5
|
30×30 |
5×32×70 |
RL: 130 |
1 |
315 |
|
HO40-102(11-36,5)P |
40×10 11×36,5 |
40×14 15,5×36,5
|
40×30 |
5×38×70 |
RL: 130 |
0.8 |
400 |
|
HO50-15(15-33,5)P |
50×15 15×33,5 |
50×15 15×33,5
|
50×18 |
10×36×60 |
RL: 130 |
0.8 |
350 |
|
HO70-15(30-45)P |
70×15 30×45 |
70×21 40×45
|
70×18 |
20×48×67 |
RL: 180 |
0.85 |
650 |
|
HO80-10(12-45)P |
80×10/12×45(n=4) 40×23/14×45(n=2) |
80×10/12×45(n=4) 40×23/14×45(n=2)
|
80×9(n=4) 40×18(n=2) |
5×47,5×90 |
RL: 150 |
0.6 |
336 |
|
Observação: 1. A tensão de condução: 380V/50Hz ac/3 Ph ou 440V/60Hz ac/3 Ph ou motor diesel. 2. A tabela de parâmetros é apenas para referência, as especificações dos requisitos do usuário podem ser projetadas. 3.Luffing de corda de aço, luffing de cilindro de óleo CL. |
Explicação do modelo: HO5-15P 1. HO-Guindaste Hidráulico Offshore 2. 5-SWL 3.15-Máx. raio de trabalho 4. P-grua de pedestal offshore |
||||||
